Allgemeine Anwendung & Urologie

Bare (Tapered) Fiber

Lightguide Bare (Tapered) Fiber

Die Bare Fiber ist in mehreren verschiedenen Produktvarianten erhältlich, um den unterschiedlichsten Anforderungen und Anwendungen perfekt gerecht zu werden. Zur Auswahl stehen unterschiedliche Materialien und Geometrien: von dünn und äußerst flexibel bis hin zu steif und langlebig.

Sie können zwischen dem klassischen Design mit flacher Spitze oder alternativen Formen wie Kugelspitze, konische Spitze, sphärische Spitze und mehr wählen. Ein integriertes Handstück ist ebenfalls erhältlich. Durch die fallabhängige Berücksichtigung der Anatomie eines Patienten kann der Zugang zur Behandlungsstelle verbessert und die Energie des Lasers möglichst effizient übertragen werden.

Viele Varianten unserer Bare Fiber sind verfügbar und es gibt auch wiederverwendbare Artikel. Die Wiederaufbereitung im Dampfautoklaven trägt dazu bei, die Ausgaben für Verbrauchsmaterialien für jede Behandlungssitzung zu reduzieren.

Ergänzend zur Bare Faser, kann das Duale LuerLock Handstück verwendet werden, um die Faserspitze präzise auf das zu behandelnde Gewebe auszurichten.

Bare Tapered Fiber

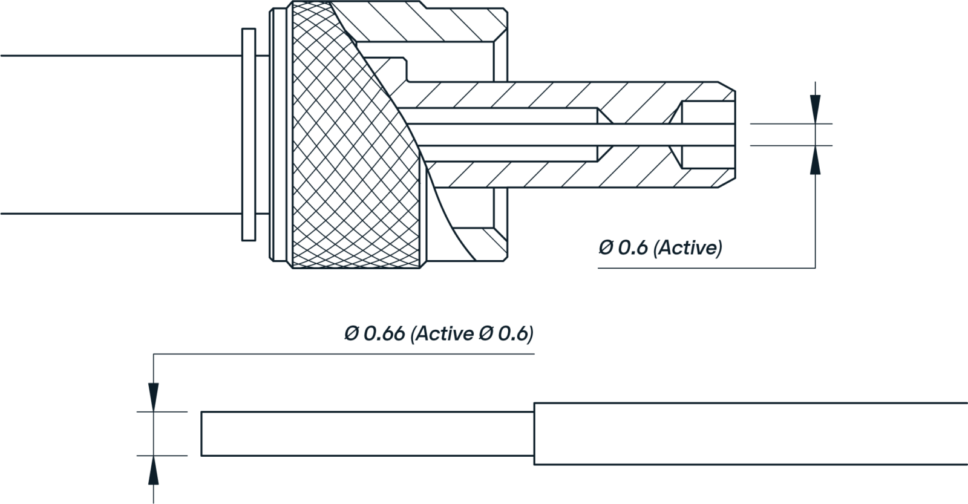

Um die Einkopplung des Laserstrahls in eine dünne und flexible Glasfaser zu verbessern, können Tapered Bare Fiber hergestellt werden. Der Stecker solcher verjüngten Fasern hat einen größeren Faserdurchmesser als das Distalende. Dieses Design ermöglicht es, Hochleistungslaser sicher in die Glasfaser einzukoppeln. Die große Faser wird auf den Zieldurchmesser verjüngt, der kleiner und flexibler ist, sodass damit eine entfernte Behandlungsstelle erreicht werden kann.

Lightguide can manufacture taper ratios as high as 4:1 using sophisticated equipment in serial production. For Lightguide kann mit Hilfe von hochentwickelten Anlagen in der Serienproduktion Verjüngungsverhältnisse von bis zu 4:1 herstellen. Beispielsweise kann unsere Tapered Bare Fiber einen Strahl mit einem Durchmesser von 400 µm kostengünstig in eine distale Spitze von 100 µm umwandeln. Andere typische Verjüngungsverhältnisse sind 2 zu 1 und 1,36 zu 1. Das Funktionsprinzip einer Faserverjüngung ist unten dargestellt.

Max 2 mm = 2000 µm
Verschmolzen
Max 30 mm
für die Serienproduktion
Min 0,2 mm = 200 µm

NA2 = D1 / D2 * NA1
NA1: Eingang NA | NA2: Ausgang NA
D1: Eingangsdurchmesser | D2: Ausgangsdurchmesser
Die Ausgangs-NA ist durch die NA der verwendeten Faser begrenzt, was zu einem Lichtverlust führen kann.

Technische Merkmale

  • Der Faserkerndurchmesser liegt typischerweise zwischen 200 µm und 1000 µm

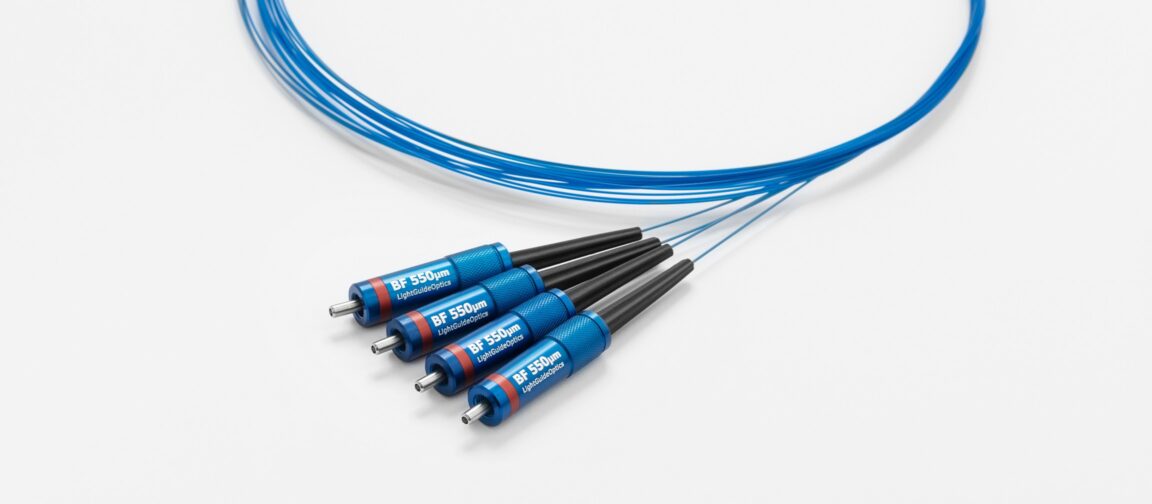

  • Stecker mit SMA 905 Standard oder freistehender Ferrule
  • Kundenspezifischer Stecker mit Logodruck möglich
  • Verfügbare Glasfasermäntel: Nylon, ETFE und Polyimid
  • Hohe Übertragungseffizienz für alle gängigen medizinischen Wellenlängen: 532 nm, 810 nm, 980 nm, 1470 nm, 1064 nm, 1940 nm bis 2100 nm
  • Kompatibel mit vielen Lasern: Diode, Holmium, Thulium, Nd:YAG, etc.
  • Doppelt verpackt in Steriltüten
  • 5 Jahre steril haltbar

Technische Daten

  • Faserart: Quarz / Quarz, Quarz / Hartpolymer Clad
  • Faserbeschichtung: Polyimid, Nylon, ETFE, Acrylat
  • Numerische Apertur: 0,22 bis zu 0,37
  • Faserkerndurchmesser: 200 μm bis zu 1000 μm, einschließlich der gängigen Durchmesser 272 µm, 365 µm, 600 µm.

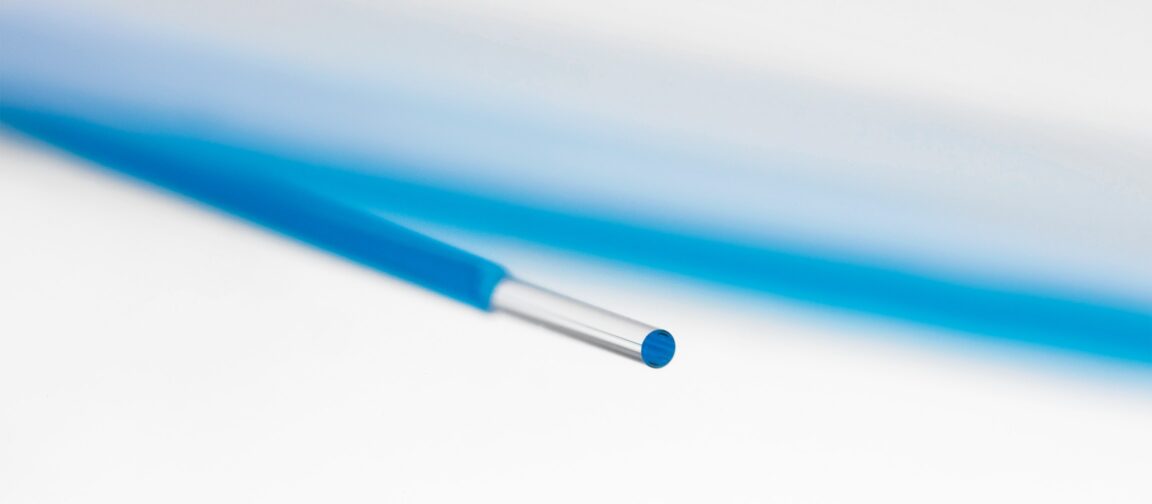

  • Distale Faserspitze: flache Spitze, konische Spitze, Kugelspitze, sphärische Spitze, gebogene Spitze
  • Wavelength: 200 nm to 2200 nmWellenlänge: 200 nm bis 2200 nm
  • Kundenspezifische Ausführungen nach Kundenvorgaben erhältlich
